《专利合作条约》（PCT）是一项旨在简化在多个国家申请专利程序的国际条约。根据PCT，申请人可通过提交一份国际申请，在多个国家寻求专利保护，这有助于节省精力和成本。因此，PCT途径日益成为申请人寻求专利保护的首选途径。

PCT申请可分为国际阶段和国家阶段。提交PCT国际申请时，若申请涉及附图或序列表，除PCT请求书、说明书、权利要求书和摘要外，还应提交这些内容。本文重点探讨PCT国际阶段附图的常见问题，包括修改附图的方式以及向中国受理局提交申请时修改附图的要求。

一、附图的常见问题

根据《PCT实施细则》（以下简称“细则”），附图作为专利申请文件的一部分，应满足一定要求。以下是附图的一些常见要求。

1. 附图的线条和颜色

细则第11.13(a)条规定：附图应用耐久、黑色、足够浓密深暗、粗细均匀且轮廓清晰的线条和笔触绘制，不得着色。

根据这一规定，可得出以下结论：

（1）附图中应避免使用彩色线条或元素。

目前，若PCT国际申请以非XML格式提交，国际局会在公布前将申请文件转换为XML格式。因此，若申请中的附图包含彩色元素，在XML转换过程中，彩色元素将被转换为黑白，可能会丢失彩色元素所展示的部分内容。

以下是两组示例：

图1为最初提交的附图，其中有一些红色虚线；图2为公布后的附图，彩色线条丢失。

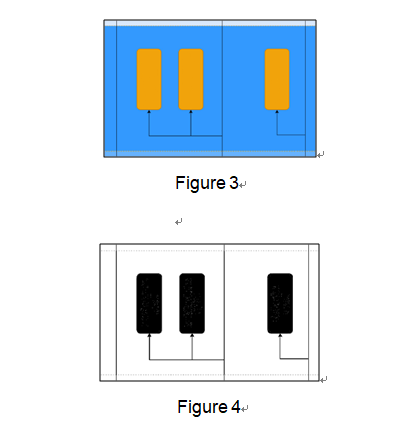

图3为最初提交的附图，其中部分区域填充了蓝色和黄色；图4为公布后的附图，颜色丢失，填充黄色或蓝色的部分变为黑白部分。

因此，为确保公布后附图的完整性和准确性，申请人应采用黑白附图。

（2）附图中的线条应足够浓密深暗、粗细均匀。

若附图中的线条粗细不均或不够浓密，在XML转换过程中，部分细节可能会丢失，这会影响国际公布中附图的准确性。

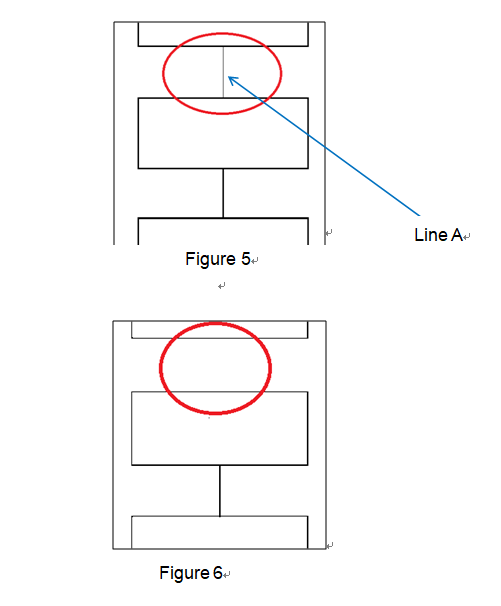

例如，图5为最初提交的附图，其中线条A比其他线条细；图6为公布后的附图，上述线条丢失。

2. 清晰度和比例要求

细则第11.13(c)条规定：附图的比例及其图示的清晰度，应使缩小到三分之二线性尺寸的照相复制件仍能清晰区分所有细节。

根据这一规定，若附图清晰度不足，或缩小后图像模糊，细节可能无法辨认，这会影响国际公布中附图的准确性。

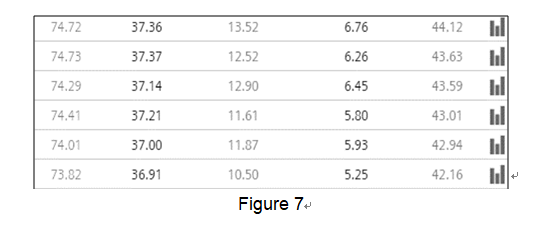

例如，图7为拟提交的附图，部分字体清晰度较低，放大后字体更加模糊。

为避免这一问题，申请人应确保提交的附图在缩小或放大过程中保持细节清晰。

3. 字母和数字的规范

细则第11.13(h)条规定：数字和字母的高度不得小于0.32厘米。附图的字母书写应使用拉丁字母，并在习惯上使用希腊字母时使用希腊字母。

根据这一规定，附图中的字母和数字应清晰可辨。申请人应避免使用过小的字符，以确保内容在缩小或复制后仍可阅读。

例如，图8红框内的字符过小，缩小后无法辨认。

4. 语言要求

细则第26.3(a)条规定：(a) 若摘要或附图中的任何文字以不同于说明书和权利要求书语言的文字提交，除非

(i) 根据细则第12.3(a)条要求将国际申请翻译成国际申请将公布的语言，或

(ii) 摘要或附图中的文字为国际申请将公布的语言，

受理局应邀请申请人将摘要或附图中的文字翻译成国际申请将公布的语言。细则第26.1、26.2、26.3、26.3之二、26.5和29.1条应相应适用。

根据规定，申请中附图或照片的文字应使用国际公布的语言。若附图或照片中的文字为其他语言，可能会引发相关官方意见。

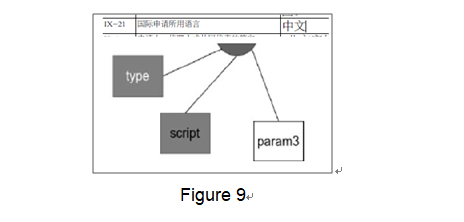

如图9所示，申请以中文提交，但附图中包含另一种语言，即英文。

二、修改附图的方式

一般来说，申请人可通过以下两种方式修改申请文件中的缺陷：

1. 回应官方意见

若附图不符合PCT实施细则，受理局将发出“国际申请缺陷改正通知书”（PCT/RO/106表格），指出缺陷并通知申请人在规定期限内进行修改。此时，申请人可联系受理局，获取更详细的修改指导和建议。申请人应对附图进行修改，克服通知书中指出的缺陷，然后提交修改后的附图。

2. 主动修改

在国际阶段，申请人可主动进行修改。即使未收到相关通知，申请人也可主动修改附图中可能不符合细则的部分，例如提交更清晰的附图。主动修改并不意味着必须进行修改，它为申请人提供了改进申请文件的机会。

三、修改附图的要求

重新提交修改后的附图时，申请人应注意以下几点：

1. 克服已发现的缺陷并避免新风险

若修改后的附图仍未克服通知中指出的缺陷，或存在新的不符合细则的缺陷，受理局将发出新的改正通知，这将延误审查程序，增加申请人的工作量。

2. 修改范围的限制

无论采用何种修改方式，提交后的修改不得超出原申请文件的保护范围。申请人应确保修改仅涉及必要的格式更正，避免引入新的技术特征或创新点。

四、结论

在PCT申请的国际阶段，提交符合要求且高质量的附图至关重要。这样，国际申请才能正确、准确地公布。国际公布文本的准确性将进一步影响申请进入不同国家的国家阶段。符合规定的附图不仅有助于审查员准确理解发明内容，还能加快审查程序。

申请人应严格遵守PCT及其细则的相关规定，确保附图质量，避免因格式缺陷导致审查程序延误。同时，对于任何需要进行的修改，申请人应及时回应并按要求进行修改，以确保专利申请的顺利审查。

本文旨在帮助申请人清楚了解PCT国际申请中附图的规定和常见问题，有效减少因反复修改导致的期限延长。希望上述信息有助于保护申请人的发明创造。
